MP series

金型、IT、航空機産業に貢献する高速5軸門形型彫盤

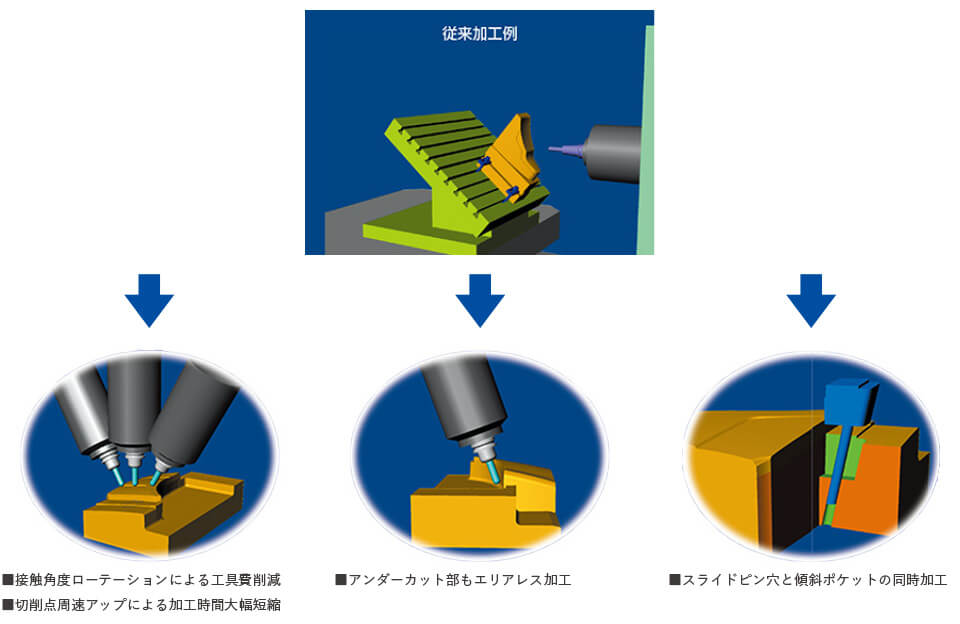

従来の加工方法では、まず図の様にポケット加工を行ないます。
その後、角度のついた穴を加工する為にジグを使用し段取り替えを行ないます。(右図)

この段取り替えの工程で基準位置のずれや大幅なタイムロスが生じます。

図の様にポケット加工を行ないます。
MP-(5C)seriesでは、主軸を任意の位置に傾斜させた加工が可能になります。(右図)

また、テーブルを任意の位置に旋回させることにより、複数個の傾斜穴を段取り替え無しで加工が可能になります。

本機を用いる事により、ワークの段取り時間が75％短縮された例があり、ネック工程が大幅に改善されました。
また、段取り替えを行なっていた時に比べると、基準位置のずれ量も削減し、精度も1/10に改善されました。

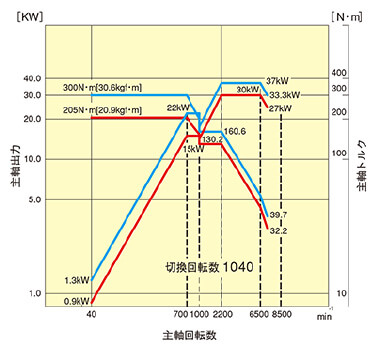

1.標準スピンドルヘッド 40~8000min-1

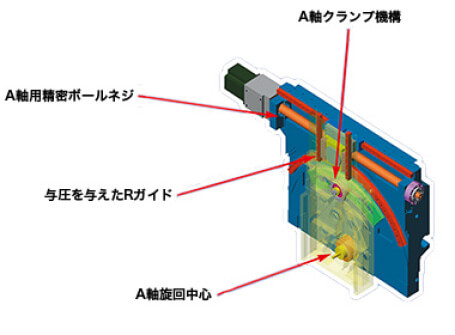

回転軸直線制御によりロストモーションの少ない高剛性と高精度を実現しました。※特許取得済

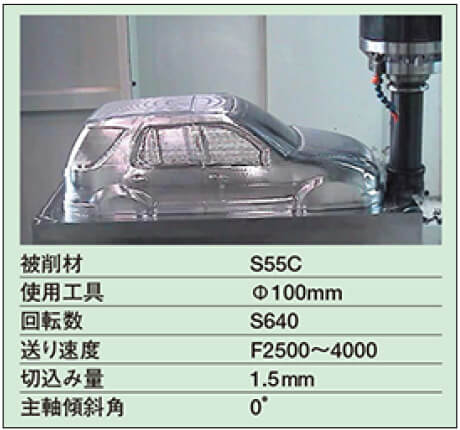

■重切削加工

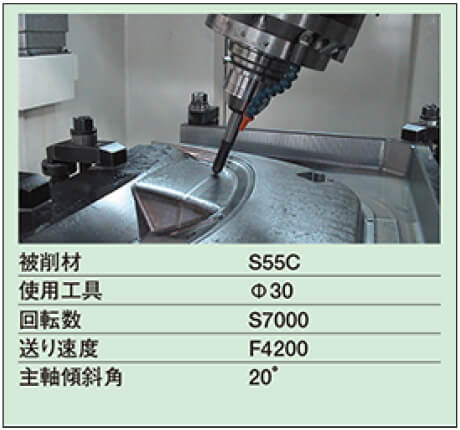

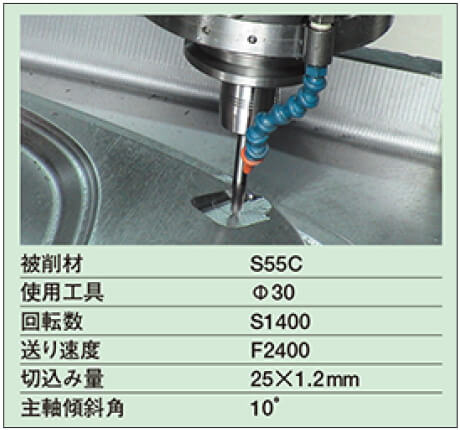

■傾斜ポケット加工

■等高線高送り加工

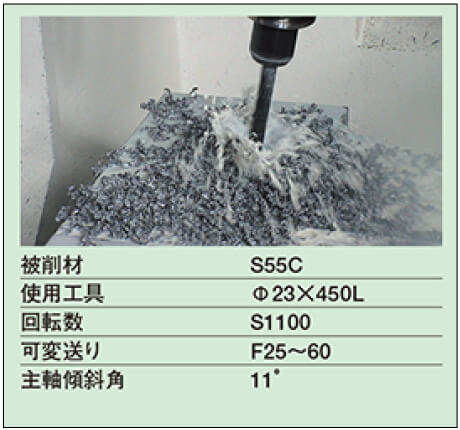

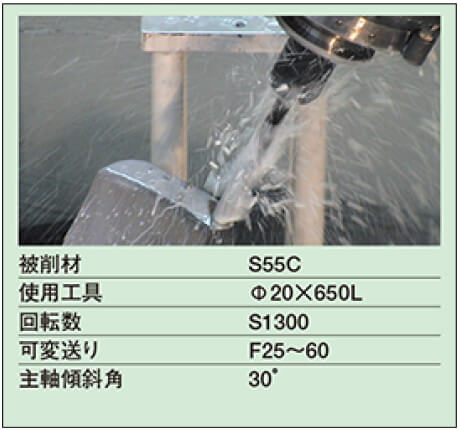

■傾斜ガンドリル加工1

■走査線形状加工

■傾斜ガンドリル加工2

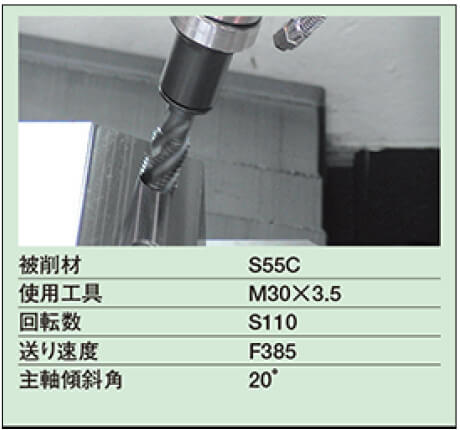

■傾斜タップ加工

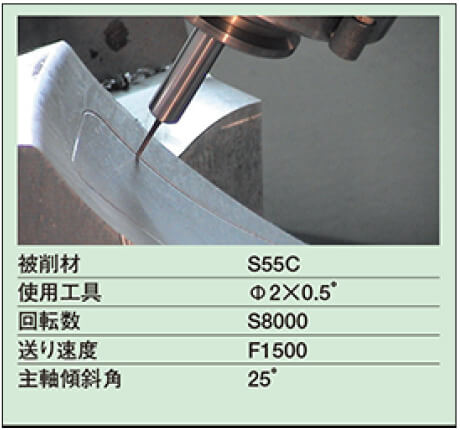

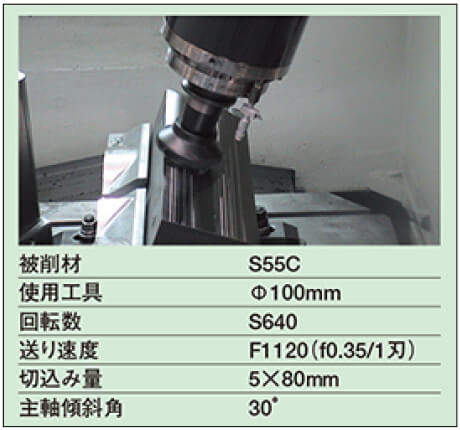

■傾斜リブ加工
